水上漂浮支架系统概述

漂浮支架系统 G5 系列可应用于湖泊、水库、采煤沉陷区等现有水域。系统由浮筒和支架组成，浮筒采用高密度聚乙烯（HDPE）材质，具有高强度、耐腐蚀、抗疲劳、低吸水率、良好的化学稳定性等优点。导轨与支架材质有铝合金、镀铝镁锌可选，有良好的防腐性能和轻便美观的特点。

我们的浮体通过抗拉拔力、抗老化、抗紫外线、气密性测试、高低温循环、抗冲击等行业检测标准，耐候性强，使用寿命长达25年。在浮筒与浮筒间采用嵌入式结构固定，整体连接更加稳固。模块化设计可支持横排同向、对称排布，可提高水域覆盖率，增加装机量，提高发电效率。

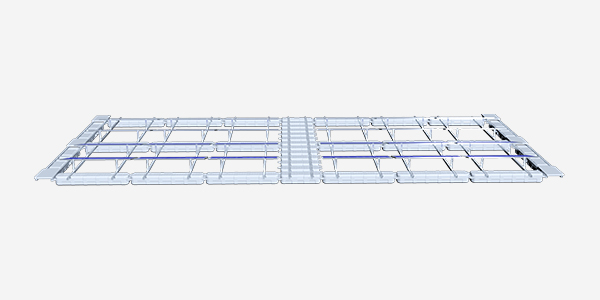

G5A 场景

G5A是采用浮筒(HDPE)+铝合金材质的轨道，而G5M是采用浮筒(HDPE)+镀铝镁锌材质的轨道，排布均可以根据需求设计方案。与G5A相比，在原有浮筒基础上减少高度，满足浮力且不减少电池板离水面高度的同时降低成本，可应用于降雪较少/无雪地区。

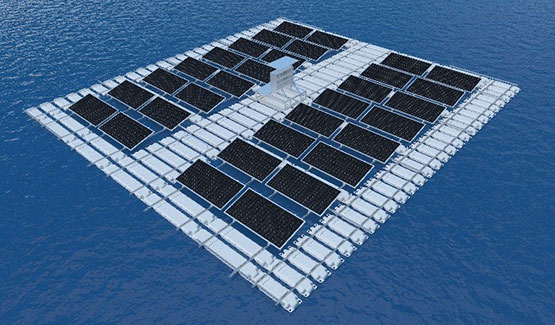

G5M 场景

水上漂浮支架系统特点

1、选材优质：浮体采用高密度聚乙烯材料，环保无污染，使用寿命长；铝合金支架防腐防锈，轻便美观。
2、创新结构：模块化设计，浮筒之间采用嵌入式结构固定；卡槽式结构确保支撑腿最大限度固定组件，通过增大单个浮体尺寸，将浮体浮力提升至150kg/个以上。
3、多样排布：模块化结构支持多种阵列组合，可根据实际需求设计排布方案，最大化增加安装容量和发电量。
4、高安全性：浮体走道进行加宽、防滑设计，安装和运维更安全。
5、角度可调： 5°、10°、12°、15°多种角度可选安装，以适应当地照射条件，系统兼容所有规格的太阳能板。
6、高耐候性：浮体通过多种行业测试标准，在高温、高湿、高海拔、沙尘、盐雾等多种自然环境下高效稳定运行。

漂浮式支架系统技术参数

锚固方式

MRac 浮动支架系统 G5A 将通过锚定系统进行固定。通常我们选择水下锚点，但也可以选择水上锚点。锚固系统将根据客户水域情况进行设计。

水上锚点（岸锚）

水下锚点（沉锚）

技术认证
